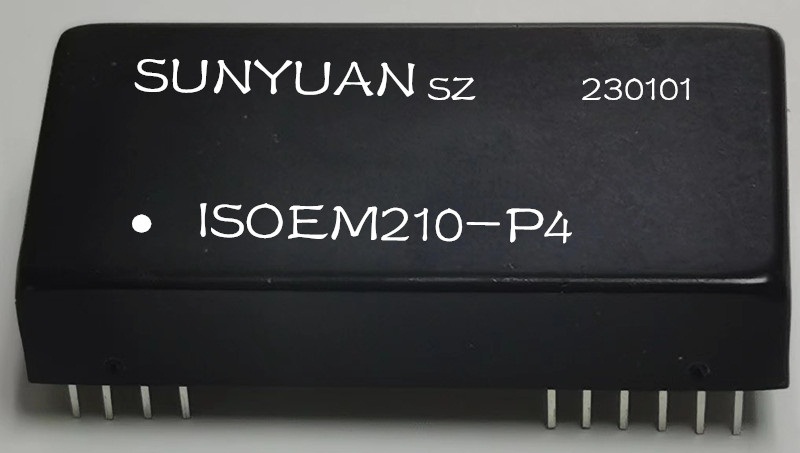

SunYuan  ISO EM210系列模擬信號隔離放大器是一種磁電耦合的混合集成電路，產品采用低成本,小體積DIP標準38Pin金屬外殼封裝，能有效屏蔽現場EMC空間干擾，并且與AD210模塊Pin-Pin兼容。模塊內部集成了多組隔離的DC/DC變換電路和磁電耦合信號隔離電路，使外部只需要選擇一個直流5V/12V/15V/24V單電源供電，即可完成模擬信號輸入/信號輸出/輔助電源三端隔離放大及轉換技術，并且支持單端及正負雙向直流信號輸入輸出。ISO EM210功能設計全面，采用非固定增益方式，輸入信號經過輸入端的前置放大器（增益為1-100）放大后進入內部調制器進行調制，非固定增益輸入放大器方便用戶根據現場工作狀況靈活配置使用，用戶可通過外設反饋增益電阻等實現增益可變應用，調制后的信號通過變壓器耦合傳輸?shù)捷敵鲞叄?jīng)解調電路解調后放大輸出。模塊的三隔離設計結構使該器件可以滿足信號輸入、信號輸出、輔助電源完全隔離，通過中斷接地回路和泄漏路徑措施，并抑制共模電壓和噪聲，從而防止測量精度降低，提高測量信號精度和完整性，非常適合單通道或多通道信號隔離應用。ISO EM210采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合，內部DC-DC隔離電源除了給內部放大電路供電外，還可以給輸入和輸出端各向外提供一組±15V/±10mA的穩壓隔離電源，用于二線制傳感器配電或提供輸入端前置放大、信號偏置、差分電路、電橋電路的基準電源。產品能滿足潮濕、震動及寬溫度范圍 -40 ~ +125 ℃的車規級現場工作環境要求。

詳細技術資料：http://www.sunyuansz.net/static/upload/file/20230210/1676014963111963.pdf
