1.檢測儀表
2.顯示儀表
3.控制儀表
4.執行器
5.集中監測與控制置



檢測儀表

       生產過程中，介質在設備、管道不同部位的溫度、壓力、流量、物位以及其他物理量瞬息萬變，始終處于變化之中。檢測儀表就是用以檢測上述物理量在每個瞬間的量值。



　1．溫度儀表：

       常用的溫度測量儀表有玻璃溫度計、雙金屬溫度計、壓力式（溫包）溫度計、溫度開關、熱電偶、熱電阻，還有輻射高溫計及光學高溫計、光電比色高溫計等輻射式溫度計。



　2．壓力儀表：

       壓力測量儀表用于檢測壓力、真空和壓差。根據其工作原理可分為：彈性式壓力計（按其彈性元件又分為彈簧管壓力計、膜片壓力計、膜盒壓力計、壓力開關等）；傳感式壓力計（如電阻式、電容式、電感式、霍爾式壓力計等）；液柱式壓力計（如U形管、直管、傾斜管壓力計)；還有精度較高通常用于校驗標準壓力表的活塞式壓力計。



　3．流量儀表：　

       流量測量儀表品種繁多，目前應用最為廣泛的是由節流裝置和與其配套的差壓流量變送器。常用的節流裝置有孔板、噴嘴和文丘里管。其他常用的流量儀表還有水表、轉子流量計、橢圓齒輪流量計、靶式流量計、電磁流量計、旋渦流量計、阿鈕巴流量計、質量流量計等。



　4．物位儀表：

       物位儀表主要測量塔器和槽、罐類容器內某種介質的液位或兩種不同比重液體的界面及固體物料的料位。液位計中最為常見的是玻璃管液位計、玻璃板液位計，其他還有差壓式液位計和浮力式液位計（如浮球液位計、液位開關、浮筒液位計、浮標液位計、鋼帶液位計、儲罐液位稱重儀等）。用于固體物料料位檢測的有電阻式料位計、電容式料位計、物位開關、重錘探測物位計、音叉料位計、超聲波物位計、放射性料位計等。



　5．成分分析儀表：

       成分分析儀表用于檢定工藝介質的成分及測定某種組分（或某些組分直至全組分）的含量。按其工作原理可分為電化學式分析儀（如電導儀、工業酸度計、氧化鋯分析儀等），熱學式分析儀（如熱導式分析儀、熱化學式分析儀、紅外線分析儀）及磁導式分析儀、光電比色分析儀、質譜儀、工業氣相色譜儀等。



       在安裝在線成分分析儀表時，一般都需要對所取的樣品進行預處理，使樣品的狀態、溫度、壓力、流量等參數符合分析儀表工作條件的要求，因此需要配置一些由過濾器、除塵器、干燥容器、冷卻器、轉子流量計、水封和閥門及管路等組成的管路系統，以對樣品進行一般性預處理。

        對于一些特殊介質（如煙道氣臟氣樣、爐氣等高溫氣樣、重油分析取樣、腐蝕性組分取樣及環境檢測取樣等），其取樣預處理系統則更為完善，這類成品形式的取樣預處理系統稱為取樣預處理裝置。



　　另外，還有一些物性檢測儀表如水分計、濕度計、密度計、濃度計、濁度計、粘度計等也往往劃歸成分分析儀表。



　6．機械量儀表：

       工業上常用的機械量儀表有測厚儀、熱膨脹檢測儀、張力檢測儀、撓度檢測儀以及用于旋轉機械（如大型蒸汽透平壓縮機等）的軸振動、軸位移、轉速檢測裝置和稱重裝置（如電子皮帶秤，皮帶跑偏、打滑檢測裝置，稱重顯示儀，稱重裝袋裝置等）。



       此類儀表是指與檢測儀表配套用以指示或記錄被測參數的瞬時值，如用于指示的比率計、毫伏計等動圈指示儀，數字顯示儀和指示或記錄溫度用的電子電位差計、電子平衡電橋（電子電位差計、平衡電橋還可以附加電動調節器或氣動調節器等組成復合型儀表）及具有流量累計功能的積算型儀表。





   　控制儀表一方面接受過程檢測儀表及變送器的測量信號進行顯示，另一方面發出調節信號控制執行器（執行機構及調節閥）的動作，組成閉環控制系統。



　　控制儀表根據信號類型可分為摸擬式控制儀表和數字式控制儀表兩大類。



　1．模擬控制儀表

         模擬控制儀表包括基地式儀表，單元組合儀表（氣動、電動）和組裝式儀表。



氣動單元組合儀表



　　在工業自動化儀表由就地檢測顯示向集中控制發展過程中，產生了一種集測量、顯示、調節功能于一體的儀表，我們稱之為基地式調節儀表或簡稱為基地式儀表。如具有氣動調節器的指示記錄調節儀以及一些只有單一調節功能的就地調節器（如溫度調節器，壓力調節器、差壓調節器，流量調節器）。



　2．數字式控制儀表

　　數字式控制儀表包括分散型控制系統(DCS)，可編程序控制器(PLC)，工業控制機(IPC)，安全控制系統(FSC)等。



　

執行器

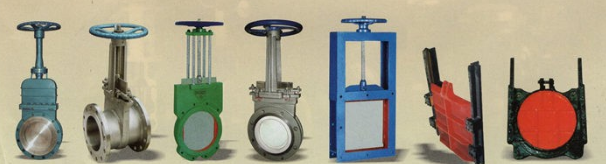

       執行器又稱控制閥，由執行機構和閥門兩部分組成。按照執行機構的動力源分類有氣動控制閥，電動控制閥，液動控制閥和混合型控制閥四大類。氣動控制閥按照其執行機構形式又分為薄膜式控制閥，活塞式控制閥和長行程控制閥。





集中監測與控制裝置

       集中檢測裝置即利用檢測元件或探測器將被測變量或報警接點信號予以集中顯示的裝置；集中控制裝置則是將一系列被測變量信號按設定程序?qū)?zhí)行器進行控制的裝置。集中監測與控制裝置包括各種數據采集裝置、巡回檢測裝置、信號報警裝置、安全檢測裝置及工業電視及遠動裝置和順序控制裝置等。





集中監測與控制裝置一般分為下述幾類：

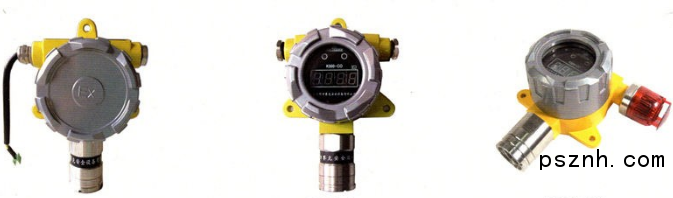

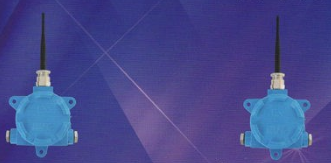

　　1.安全監測裝置包括可燃氣體檢測報警裝置、有毒氣體檢測報警裝置、火焰監視器、自動點火裝置、燃燒安全保護裝置、漏油檢漏裝置及高阻檢測裝置等。



　　2.工業電視由攝像機及其附屬設備（照明、吹掃、冷卻裝置及電動轉臺），顯示器及輔助設備（操作器、分配器、補償器、切換器）等組成。



　　3.遠動裝置接受輸入的變量信號，經過信息處理，進行畫面顯示報警，并向控制端輸出控制信號。



　　4.信號報警裝置包括閃光信號報警器、智能閃光報警裝置、繼電線路報警系統等各種類型的信號報警裝置。



　　5.順序控制裝置有繼電聯鎖保護系統、邏輯監控裝置、順序控制裝置及智能順序控制器等。



　　6.數據采集及巡回檢測報警裝置包括數據采集裝置及巡回檢測報警儀等。



自控其他設備

       此類設備主要有各式（通道式、柜式、框架式、屏式）儀表盤、儀表箱、操作臺、保溫（保護）箱、供電箱等。



自控材料

       自控材料指儀表安裝所需要的材料，其品種繁多，如導壓配管（無縫鋼管、不銹鋼管、高壓管）、供氣配管（鍍鋅鋼管、黃銅管），氣信號配管（紫銅管、銅管纜、尼龍管纜，接管箱），電氣配管材料（焊接鋼管、鍍鋅鋼管），各類配管中的閥門、法蘭及管件，自控用電氣設備材料（電纜、導線、接線箱、電氣設備及元件），儀表電纜橋架，用于制作儀表設備支架、托架的角鋼、槽鋼等型鋼金屬材料，伴熱隔熱材料及防腐刷油材料等。
