相信很多客戶在看產品說明書時有些明明參數記住了，但當用的時候又忘記了。其實懂得了這些參數背后的道理之后，使用起來才會熟稔于心。本次無線通信的小課堂從原理上來回答兩個問題：一是無線模塊離G1100網關最遠的距離是多少？二是架設G1100網關的時候應該架多高？

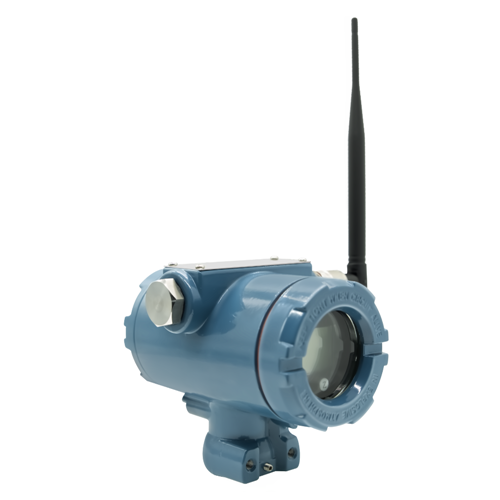

1、 為什么無線模塊離G1100網關最遠的距離是200m？

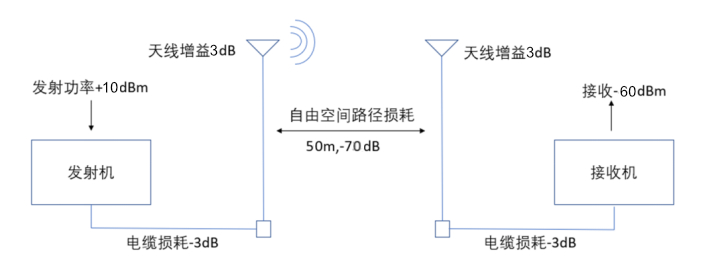

為了回答這個問題，我們需要看一下無線信號從網關發射到被模塊接收的全過程。以一個完整的傳輸過程如下圖所示：

無線信號從G1100網關發射，固定的發射功率是10dBm。其中dbm是功率單位，表示相對于 1mW 的分貝，因此 0dBm 等于 1mW，公式為dBm = 10lg10P mv。802.11 設備的發射功率介于 1mW 和 100mW 之間。

信號在電路中會損失3dB。dB 是一個比較單位，用功率比來表示功率損耗具體公式，dB = 10lg(P1/P2)，簡單來說：每 3dB 的增益或損耗，意味著功率的加倍或減半；每 10dB 的增益或損耗，意味著功率乘10或除10。這時信號強度是10-3=7dBm。

信號在經過電纜損失后，在天線會產生功率增益，單位是dBi。這里需要說明天線是無源器件，是以犧牲其他方向?yàn)榇鷥r(jià)，將輻射能量集中到方向，從而獲得增益。dBi和dB 類似，也是一個比較單位，數值越大，增益越高。這時候計算的信號強度是7+3=10dBm.

在經過50m自由空間損失70dB，接收端天線增益3dB，電纜損失3dB后，接收端的信號強度RSSI為-60dBm。每個無線設備都有一個接收靈敏度，以M1100S模塊為例，它的接收靈敏度是-93.1dBm，此時-60dBm的RSSI要大于接收靈敏度，所以該信號能被接收端聽到。

所以當計算無線設備可以離網關多遠時，G1100網關的頻率為2.4GHz，發射功率為10dBm。根據自由空間無線通信距離傳輸公式Loss（dB）=32.44+20logD（Km）+20logF（MHz）。10dBm的發射功率下，200m左右接收端的信號強度就會低于-100dBm。因此G1100網關的傳輸距離在200m左右。

2、 架設G1100網關推薦高度是多少？

為解釋這個問題需要引進菲涅爾帶的概念，菲涅爾帶是一個在發射天線和接收天線之間的橢圓體(橢圓體上兩個焦點之間反射和入射距離之和相同)。

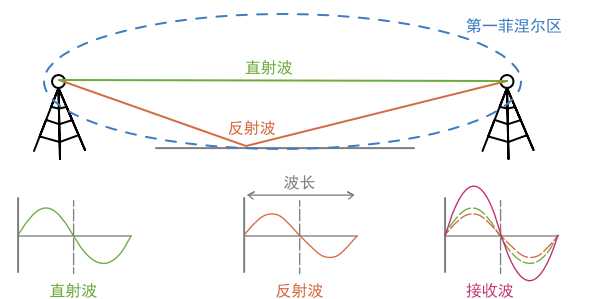

以一個垂直極化天線系統為例，我們需要了解在第一菲涅爾帶邊界這個距離上反射的電磁波存在半個波長滯后。因此，當反射波(橙色波)在接收天線上的相位偏移等于一個波長，使得其與直射波（綠色波）在接收天線上同相位的時候，總接收信號強度(紅色波)會變得更強。

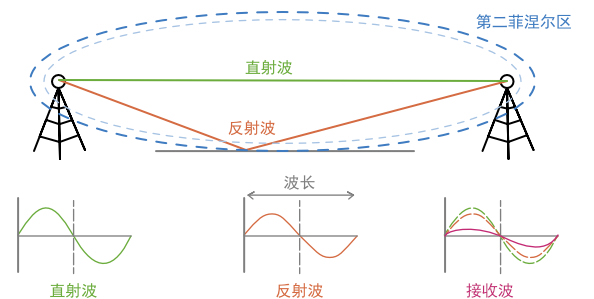

那無線發射端是不是越高越好呢？也不是，如果反射高度在第二個菲涅帶的時候，當反射波(橙色波)在接收天線上的相位偏移等于半個波長，使得其與直射波（綠色波）在接收天線上相反相位的時候，總接收信號強度(紅色波)會變得更弱。

因此我們?cè)趯?shí)際情況中會架設發射端，滿足在第一菲涅爾區(First Fresnel zone)內沒有對無線電波造成遮擋的物體，盡可能不超過其菲涅爾區的20％。否則電磁波多徑傳播就會產生不良影響，導致通信質量下降，甚至中斷通信。

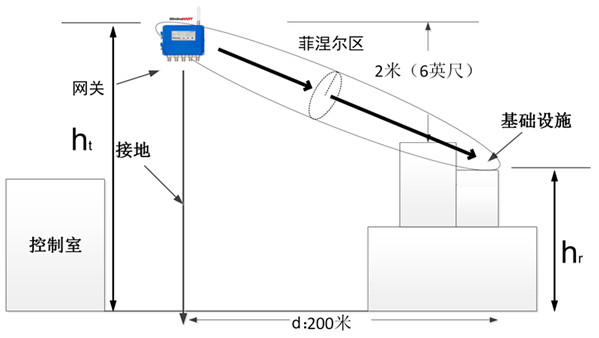

實際架設我們的G1100網關時，推薦的架設高度是這樣的：

根據問題一的結論，接收端到發射端的距離d=200m，由圖所示直射波和反射波帶來的相位變換δ=4πhthr/λd。障礙物的反射高度要在菲涅爾區的80％，故2.4GHZ電磁波的波長為140m，距離為200m的情況下，可以通過幾何關系算出△h=ht-hr= 2m。通常情況下基礎設施hr會離地2-4米，因此網關推薦的放置高度為離地4-6m。
