MC0313 Modbus轉FF嵌入式核心板模塊是沈陽中科博微科技股份有限公司研發的一款Modbus-RTU協議與FF協議的嵌入式轉換模塊，是Microcyber MC系列嵌入式核心板模塊之一。此系列嵌入式核心板模塊具有同尺寸，同接口，易升級，配置簡單等特點，是用戶快速開發現場總線設備的理想選擇。MC0313 Modbus轉FF嵌入式核心板模塊作為Modbus主機通過TTL接口與具有Modbus-RTU通信功能的設備進行通信，能夠把設備中的數據轉換成FF設備變量輸出。MC0313 Modbus轉FF嵌入式核心板模塊，如下圖所示：

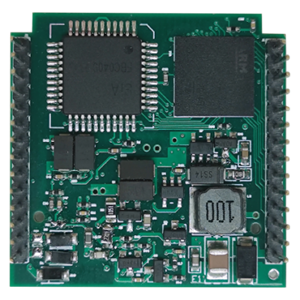

圖1 MC0313模塊實物圖
下面將簡述一下MC0313模塊的配置及使用方法。
一、開發工具的準備
序號 | 設備名稱 | 數量 |
1 | 24 VDC穩壓電源 | 1 |
2 | PC機，操作系統為Windows 10（裝有FF/PA核心模塊Modbus配置工具軟件） | 1 |
3 | NI USB-8486 | 1 |
4 | H1總線電源 | 1 |
5 | H1終端匹配器 | 1 |
6 | MC0313 Modbus轉FF嵌入式模塊 | 1 |
7 | MC系列配置底板 | 1 |
8 | USB轉TYPE C 數據線 | 1 |
二、 MC0313測試環境的搭建
圖2 MC0313模塊環境搭建示意圖
表1 MC配置底板說明
標識 | 說明 | |
CN1 | BUS+ | 總線接口輸入正極 |
BUS- | 總線接口輸入負極 | |
CN2 | GND | MC0313模塊的GND |
A | 485通信的A端 | |
B | 485通信的B端 | |
RXD | 模塊的串口接收端口（TTL電平） | |
TXD | 模塊的串口發送端口（TTL電平） | |
RTS | 模塊的串口RTS使能信號（TTL電平） | |
VCC | 模塊3.3V輸出端口 | |
6.2V | 模塊6V輸出端口 | |
CN3 | GND | MC底板隔離后的GND |
485-A | MC底板隔離后的485通信的A端 | |
485-B | MC底板隔離后的485通信的B端 | |
RTS-TTL | MC底板隔離后的模塊的串口RTS使能信號（TTL電平） | |
TXD-TTL | MC底板隔離后的模塊的串口發送端口（TTL電平） | |
RXD-TTL | MC底板隔離后的模塊的串口接收端口（TTL電平） | |
RXD-232 | MC底板隔離后的RS232接收端口 | |
TXD-232 | MC底板隔離后的RS232發送端口 | |
3.3V | MC底板隔離后的3.3V輸入端 | |
CN4 | TYPE C 接口，通過TYPE C數據線連接電腦，電腦需安裝USB轉UART驅動（CH340） | |
SW2撥碼開關 | WP | 寫保護撥碼開關，任何對FF通信模塊的寫入操作將被拒絕，這樣可防止FF通信模塊的數據被隨意更改 |
RST | 復位撥碼開關，恢復變送器數據為出廠狀態。首先FF通信模塊斷電，將撥碼開關撥到ON位置，模塊上電，FF通信模塊恢復到出廠狀態，再將撥碼開關撥回OFF位置，保證下次上電不會誤動作。 | |
S/E | 仿真撥碼開關，可以實現仿真功能 | |
SW1撥碼開關 | 第1-7位 | 用于PA的地址設置 |
第8位 | 用于MC0313和MC0307工作模式設定，配置模式（ON）及正常工作模式（OFF） | |
JP5 | NRST | 使用跳線短接后，核心板模塊處于復位狀態 |
485 | 使用跳線短接后，可以通過CN2端子的A 、B、GND與外界的RS485接口電路通信 | |
TTL | 使用跳線短接后，可以通過CN2端子的RXD、TXD、GND與外界的TTL接口串口通信 | |
ISO | 使用跳線短接后，配合JP4端子可以在CN3或CN4實現隔離輸出功能 | |
JP4 | USB | 使用跳線短接后，將通過USB供電，配合JP5的ISO，可通過USB虛擬的串口與核心板通信。 |
232 | 使用跳線短接后，將通過USB供電或端子供電，配合JP5的ISO，可通過隔離后的RS32與核心板通信。 | |
TTL | 使用跳線短接后，將通過USB供電或端子供電，配合JP5的ISO，可通過隔離后的TTL與核心板通信。 | |
485 | 使用跳線短接后，將通過USB供電或端子供電，配合JP5的ISO，可通過隔離后的RS485與核心板通信。 | |
JP7 | USB供電 | 使用跳線短接后，隔離的電路通過USB通電 |
端子供電 | 使用跳線短接后，隔離的電路通過CN3的3.3V供電 | |
