閥門的初學者總是誤認為水龍頭是閥門。實則非也，水龍頭嚴格意義上屬于衛浴系列的。閥門則分為閘閥，截止閥，蝶閥，高壓閥，低壓閥，襯氟閥，安全閥，泄壓閥，防腐閥，過濾器，止回閥，減壓閥，過流閥，陶瓷閥，中壓閥，高溫閥，低溫閥等等。
閥門是用來控制管道中流體的流向、壓力及流量的基礎元件。閥門是管路流體輸送系統中的控制部件，它是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流卸壓等功能。用于流體控制的閥門，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格繁多，閥門的公稱通徑從極微小的儀表閥大至通徑達 10m 的工業管路用閥。
▍按結構特性分
▍按用途分
▍按操縱方法分
▍ 按壓力分
▍ 按介質溫度分
▍按公稱通徑分
閥門的初學者總是誤認為水龍頭是閥門。實則非也，水龍頭嚴格意義上屬于衛浴系列的。閥門則分為閘閥，截止閥，蝶閥，高壓閥，低壓閥，襯氟閥，安全閥，泄壓閥，防腐閥，過濾器，止回閥，減壓閥，過流閥，陶瓷閥，中壓閥，高溫閥，低溫閥等等。
閥門是用來控制管道中流體的流向、壓力及流量的基礎元件。閥門是管路流體輸送系統中的控制部件，它是用來改變通路斷面和介質流動方向，具有導流、截止、調節、節流、止回、分流或溢流卸壓等功能。用于流體控制的閥門，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格繁多，閥門的公稱通徑從極微小的儀表閥大至通徑達 10m 的工業管路用閥。
閥門的分類有哪些？
▍按動力分
1自動閥門
依靠介質自身的力量進行動作的閥門。如止回閥、減壓閥、疏水閥、安全閥等。
2驅動閥門
依靠人力、電力、液力、氣力等外力進行操縱的閥門。如截止閥、節流閥、閘閥、碟閥、球閥、旋塞閥等。
▍按結構特性分
1截門形:關閉件沿著閥座中心線移動。
2閘門形:關閉件沿著垂直于閥座的中心線移動。
3旋塞形:關閉件是柱塞或球，圍繞本身的中心線旋轉。
4旋啟形:關閉件圍繞閥座外的一個軸旋轉。
5碟形:關閉件是圓盤，圍繞閥座內的軸旋轉。
6滑閥形：關閉件在垂直于通道的方向上滑動。
▍按用途分
1開斷用:用來切斷或接通管路介質。如截至閥、閘閥、球閥、旋塞閥等。
2調節用:用來調節介質的壓力或流量。如減壓閥、調節閥。
3分配用:用來改變介質的流向，起分配作用。如三通旋塞、三通截止閥等。
4止回用:用來防止介質倒流。如止回閥。
5安全用:在介質壓力超過規定數值時，排放多余介質，以保證設備安全。如安全閥、事故閥。
6阻氣排水用:留存氣體，排除凝結水。如疏水閥。
▍按操縱方法分
1手動閥門:借助手輪、手柄、杠桿、鏈輪、齒輪、蝸輪等，由人力來操縱的閥門。
2電動閥門:借助電力來操縱的閥門。
3氣動閥門:借助壓縮空氣來操縱的閥門。
4液動閥門:借助水、油等液體，傳遞外力來操縱的閥門。
▍ 按壓力分
1真空閥:絕對壓力小于1公斤/厘米2的閥門。
2低壓閥:公稱壓力小于16公斤/厘米2的閥門。
3中壓閥:公稱壓力25－64公斤/厘米2的閥門。
4高壓閥:公稱壓力100－800公斤/厘米2的閥門。
5超高壓:公稱壓力達到或大于1000公斤/厘米2的閥門。
▍ 按介質溫度分
1普通閥門:適用于介質工作溫度－40至450℃的閥門。
2高溫閥門:適用于介質工作溫度450至600℃的閥門。
3耐熱閥門:適用于介質工作溫度600℃以上的閥門。
4低溫閥門:適用于介質工作溫度－40至－70℃的閥門。
5深冷閥門:適用于介質工作溫度－70至－196℃的閥門。
6超低溫閥門:適用于介質工作溫度－196℃以下的閥門。
▍按公稱通徑分
1小口徑閥門:公稱通徑小于40毫米的閥門。
2中口徑閥門:公稱通徑50至300毫米的閥門。
3大口徑閥門:公稱通徑350至1200毫米的閥門。
4特大口徑閥門:公稱通徑大于1400毫米的閥門。
以上分類不是絕對的，還可以從其他角度進行分類，但掌握了這些基本分類，對我們了解品類繁多的閥門有很大好處。

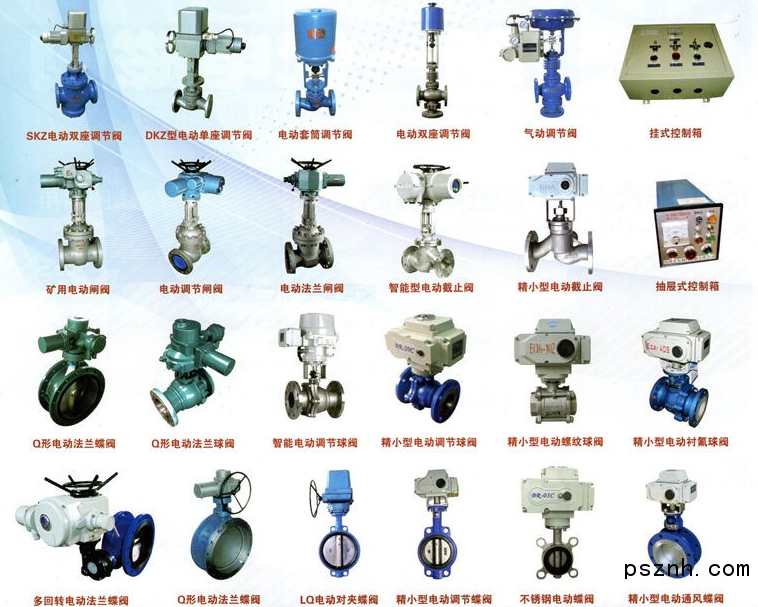

六種閥門的介紹+優缺點分析
1，閘閥
閘閥是指關閉件（閘板）沿通道軸線的垂直方向移動的閥門，在管路上主要作為切斷介質用，即全開或全關使用。一般，閘閥不可作為調節流量使用。它可以適用低溫壓也可以適用于高溫高壓，并可根據閥門的不同材質。但閘閥一般不用于輸送泥漿等介質的管路中
優點：
①流體阻力小；
②啟、閉所需力矩較小；
③可以使用在介質向兩方向流動的環網管路上，也就是說介質的流向不受限制；
④全開時，密封面受工作介質的沖蝕比截止閥小；
⑤形體結構比較簡單，制造工藝性較好；
⑥結構長度比較短。
缺點：
①外形尺寸和開啟高度較大，所需安裝的空間亦較大；
②在啟閉過程中，密封面人相對摩擦，摩損較大，甚至要在高溫時容易引起擦傷現象；
③一般閘閥都有兩個密封面，給給加工、研磨和維修增加了一些困難；
④啟閉時間長。
2，蝶閥
蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種閥門。
優點：
①結構簡單，體積小，重量輕，耗材省，別用于大口徑閥門中；
②啟閉迅速，流阻小；
③可用于帶懸浮固體顆粒的介質，依據密封面的強度也可用于粉狀和顆粒狀介質。可適用于通風除塵管路的雙向啟閉及調節，廣泛用于冶金、輕工、電力、石油化工系統的煤氣管道及水道等。
缺點：
①流量調節范圍不大，當開啟達30%時，流量就將進95%以上；
②由于蝶閥的結構和密封材料的限制，不宜用于高溫、高壓的管路系統中。一般工作溫度在300℃以下，PN40以下；
③密封性能相對于球閥、截止閥較差，故用于密封要求不是很高的地方。
3，球閥
球閥是由旋塞閥演變而來，它的啟閉件是一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。
優點：
①具有最低的流阻（實際為0）；
②因在工作時不會卡住（在無潤滑劑時），故能可靠地應用于腐蝕性介質和低沸點液體中；
③在較大的壓力和溫度范圍內，能實現完全密封；
④可實現快速啟閉，某些結構的啟閉時間僅為0.05~0.1s，以保證能用于試驗臺的自動化系統中。快速啟閉閥門時，操作無沖擊；
⑤球形關閉件能在邊界位置上自動定位；
⑥工作介質在雙面上密封可靠；
⑦在全開和全閉時，球體和閥座的密封面與介質隔離，因此高速通過閥門的介質不會引起密封面的侵蝕；
⑧結構緊湊、重量輕，可以認為它是用于低溫介質系統的最合理的閥門結構；
⑨閥體對稱，尤其是焊接閥體結構，能很好地承受來自管道的應力；
⑩關閉件能承受關閉時的高壓差。⑾全焊接閥體的球閥，可以直埋于地下，使閥門內件不受浸蝕，最高使用壽命可達30年，是石油、天然氣管線最理想的閥門。
缺點：
①因?yàn)榍蜷y最主要的閥座密封圈材料是聚四氟乙烯，它對幾乎所有的化學物質都有是惰性的，且具有摩擦系數小、性能穩定、不易老化、溫度適用范圍廣和密封性能優良的綜合性特點。但聚四氟乙烯的物理特性，包括較高的膨脹系數，對冷流的敏感性和不良的熱傳導性，要求閥座密封的設計必須圍繞這些特性進行。所以，當密封材料變硬時，密封的可靠性就受到破壞。而且，聚四氟乙烯的耐溫等級較低，只能在小于180℃情況下使用。超過此溫度，密封材料就會老化。而考慮長期使用的情況下，一般只會在120℃不使用。
②它的調節性能相對于截止閥要差一些，尤其是氣動閥（或電動閥）。
4，截止閥
是指關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常遷合作為切斷或調節以及節流用。
優點：
①在開啟和關閉過程中，由于閥瓣與閥體密封面間的磨擦力比閘閥小，因而耐磨。
②開啟高度一般僅為閥座通道的1/4，因此比閘閥小得多；
③通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修；
④由于其填料一般為石棉與石墨的混合物，故耐溫等級較高。一般蒸汽閥門都用截止閥。
缺點：
①由于介質通過閥門的流動方向發生了變化，因此截止閥的最小流阻也較高于大多數其他類型的閥門；
②由于行程較長，開啟速度較球閥慢。
5，旋塞閥
是指關閉件成柱塞形的旋轉閥，通過90°的旋轉使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。閥塞的形狀可成圓柱形或圓錐形。其原理與球閥基本相似，球閥是在旋塞閥的基礎上發展起來的，其主要用于油田開采，同時也用于石油化工。
6，安全閥
是指在受壓容器、設備或管路上，作為超壓保護裝置。當設備、容器或管路內的壓力升高超過允許值時，閥門自動開啟，繼而全量排放，以防止設備、容器或管路和壓力繼續升高；當壓力降低到規定值時，閥門應自動及時關閉，從而保護設備、容器或管路的安全運行。
