在半導體行業中，微小流量的測量是一個關鍵環節，以下是選擇合適流量計的一些要點：

一、了解微小流量范圍和精度要求

流量范圍

半導體生產過程中，涉及的流體流量通常很小，例如在化學氣相沉積（CVD）工藝中，氣體流量可能在每分鐘幾毫升到幾百毫升之間。因此，需要選擇能夠精確測量微小流量的流量計。常見的微小流量范圍如 0.01 - 1000 mL/min。

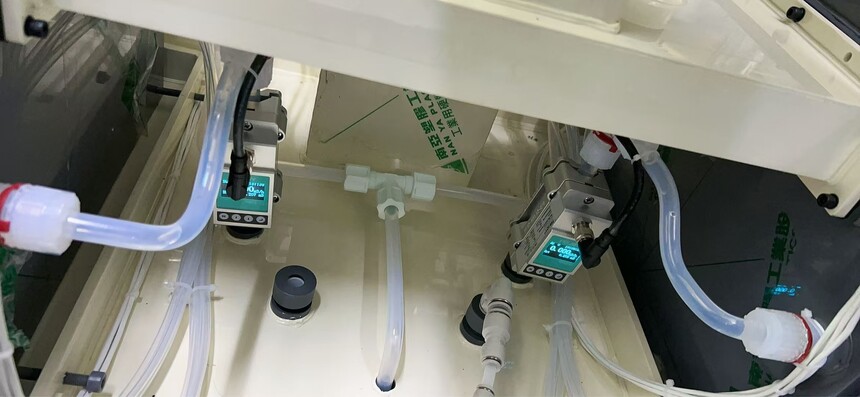

夾鉗式超聲波流量計在半導體行業中測量

精度要求

半導體制造對于精度要求極高。一般來說，流量測量精度可能需要達到 ±0.5% 甚至更高。高精度的流量測量有助于確?；瘜W試劑的精確配比、工藝氣體的準確輸送等，從而保證芯片制造的質量和一致性。

二、考慮流體特性

流體類型

氣體流量計：在半導體行業，常用的氣體包括氫氣、氮氣、氬氣等惰性氣體，以及一些特殊氣體如硅烷等。對于氣體流量測量，質量流量計是一個很好的選擇。質量流量計直接測量氣體的質量流量，不受溫度、壓力等因素的影響，能夠提供高精度的測量結果。例如，熱式質量流量計通過測量氣體帶走的熱量來確定流量，對于微小氣體流量的測量精度較高。

液體流量計：在光刻膠涂覆等工藝中會涉及到液體的輸送，如光刻膠溶液等。對于液體微小流量測量，可考慮使用微型齒輪流量計。微型齒輪流量計的工作原理是基于液體推動齒輪旋轉，通過檢測齒輪的轉速來計算流量。其優點是精度高，適用于小流量的粘性液體測量。

流體溫度和壓力

半導體制造過程中，流體的溫度和壓力可能會發生變化。例如，在一些高溫工藝過程中，氣體溫度可能會達到幾百度。對于這種情況，需要選擇能夠在一定溫度和壓力范圍內準確測量的流量計。一些流量計具有溫度和壓力補償功能，如某些質量流量計可以根據實際溫度和壓力自動調整測量結果，以確保測量的準確性。

三、流量計的材質和兼容性

化學兼容性

半導體生產中使用的化學試劑具有腐蝕性。例如，在蝕刻工藝中使用的氫氟酸等強酸，要求流量計的材質能夠耐受這些化學物質的腐蝕。對于接觸化學試劑的流量計部件，通常采用耐腐蝕的材料如聚四氟乙烯（PTFE）、哈氏合金等。這可以確保流量計的長期穩定性和準確性，同時避免化學物質與流量計材料發生反應而污染流體。

衛生要求

在一些半導體制造的高純工藝中，需要保證流體的純凈度。流量計的材質不能向流體中釋放雜質，并且要易于清洗。采用符合半導體行業潔凈標準的材質，如高純度的不銹鋼或特殊的塑料材料，有助于滿足這些衛生要求。

四、安裝和維護要求

安裝空間和方式

半導體生產設備通?？臻g有限。微小流量計較適合緊湊的安裝方式，如采用插入式或小型化的設計。例如，一些小型的熱式質量流量計可以通過管道上的小型接口直接插入管道進行測量，不需要復雜的安裝結構，節省空間。同時，要考慮流量計的安裝方向，確保流體能夠正確地流經流量計，以保證測量的準確性。

維護方便性

半導體生產過程連續且高效，盡量減少停機維護時間至關重要。選擇易于維護的流量計，如具有可拆卸的傳感器模塊或易于清潔的內部結構的流量計。例如，某些微型齒輪流量計的外殼可以方便地打開，對齒輪等關鍵部件進行檢查和清洗，降低維護成本和時間。

在半導體行業中選擇微小流量計時，要綜合考慮流量范圍、精度、流體特性、材質兼容性、安裝和維護等多個因素，以確保流量計能夠準確、穩定地工作，滿足半導體生產的嚴格要求。
