傳統的控制方式有離散式溫控儀表控制和PLC集中控制兩種，第一種方式不具備集中控制的意義，故不作分析。以西門子S7-300的PLC構成16個溫區的集中控制系統硬件配置如圖所示。

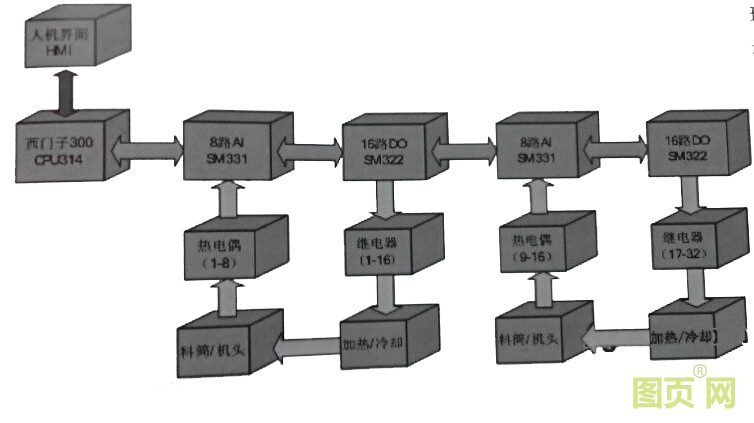

               PLC集中控制溫度系統硬件配置

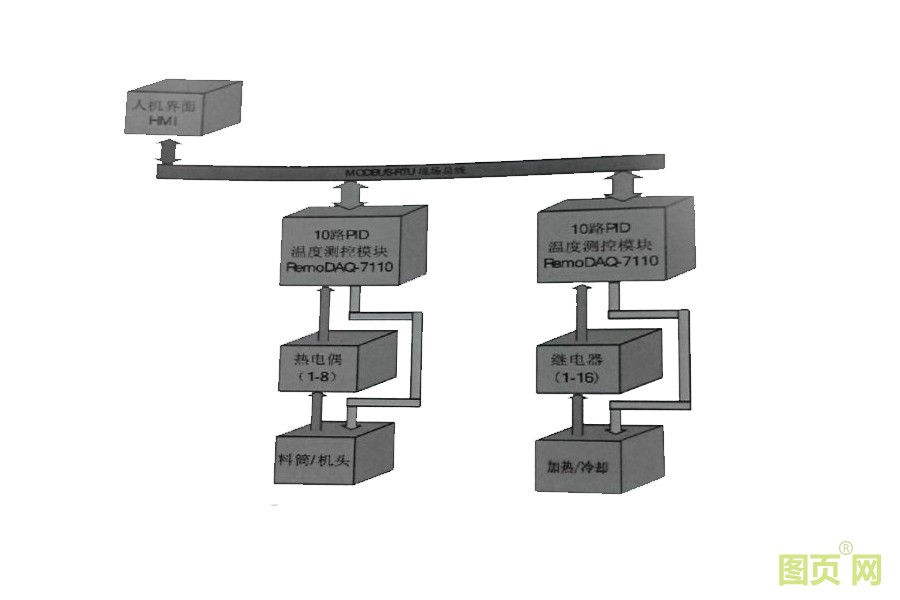

  由圖中可以看出，由于模塊每回路均帶有熱電偶采集，加熱、冷卻開關量輸出。因此，只需要配置2個模塊。各看見塊可獨立的控制對應回路的溫度值，CPU只需通過現場總線就可以輕松的控制各回路的開閉及獲取各回路當前溫度設定溫度值。因此系統硬件和軟件大大簡化系統的控制精度可靠性、穩定性大幅進步。如下圖所示。

該方案不僅降低系統的配置本錢，非常適合各種多溫區控制的設備使用。從使用效果得出，在新的溫控系統控制下擠出機工作平穩。取得良好的控制效果，控溫速度快，溫度超調量小于3度，靜態語差小于1度。該控制器不僅應用于塑料擠出機，還可以應用于注塑機、吸塑機、吹瓶機等機械的溫度控制，具有廣闊的應用遠景。
