兩線制電阻信號隔離調理器. 兩線電橋、電位器信號轉電壓電流信號隔離調理器：ISO EM R-P-O系產品描述
產品特點
● 兩線制電位器、電阻信號直接輸入
● 精度誤差等級：0.1級，0.2級
● 內置精密恒流源激勵電路
● 輔助電源與信號輸入、輸出3KVDC三隔離
● 輔助電源：5V、12V、15V或24V直流單電源供電
● 輸入電阻信號：0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ等
輸出標準電壓信號：0-5V/0-10V/1-5V/等, 輸出標準電流信號：0-10mA/0-20mA/4-20mA等
● 工業級溫度范圍：- 25 ~ + 70 ℃
典型應用
● 電阻信號隔離、采集及變換
● 位移電阻、電位器信號采集隔離與控制
● 電位器信號轉換成標準模擬信號
● 距離測量與采集
● 模擬信號遠程無失真傳輸
● 數控機床、軌道交通設備位移控制隔離安全柵
● 工業現場地線干擾抑制
SunYuan ISO EM R-P-O系列電阻信號隔離調理器是一種將電阻信號按變化大小隔離轉換成與阻值成線性的標準模擬電壓或電流信號的混合集成電路。該IC在同一芯片上集成了一組多路高隔離的DC/DC電源和一組磁電耦合的模擬信號隔離放大器，內置精密恒流源激勵，特別適用于將兩線制電位器、電阻信號隔離轉換成標準信號，電阻信號的變送與無失真遠傳，工業現場位移電阻信號隔離、采集及變換。SMD工藝結構及新技術隔離措施使該器件能達到：工作電源、信號輸入和輸出之間的3000VDC三隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。
ISO EM R-P-O系列位移信號隔離放大器使用非常方便，只需很少外部元件，即可實現電阻信號的隔離變送。并可實現工業現場電阻控制信號轉換成標準模擬電壓電流信號一進一出、一進二出、二進二出的功能。
產品原理框圖
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_137.html
產品選型舉例
例1： 輸入信號：0-1KΩ； 輸出信號：0-5V； 輔助電源：24VDC；
產品型號：ISO EM R5-P1-O4
例2： 2路輸入信號：0-5KΩ ；2路輸出信號：4-20mA； 輔助電源：12V； DIN35導軌安裝方式；
產品型號：DIN 2X2 ISO EM R7-P2-O1
例3： 單路輸入信號：0-10KΩ ；輸出信號：0-10V； 輔助電源：15V；小體積DIN35導軌安裝方式；
產品型號： DIN3 ISO EM R9-P4-O5
典型應用接線圖
外型尺寸及PCB布板參考圖

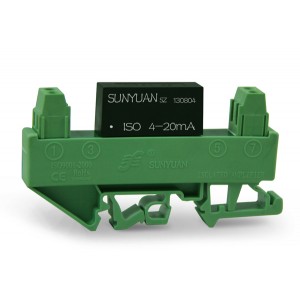

DIN3 ISOEM R-P-O系列單路低成本、小體積標準DIN35導軌安裝產品介紹
DIN3 ISOEM R-P-O系列產品采用超?。ê穸?2.5mm）、標準DIN35導軌安裝基座。嵌入ISO EM R-P-O 系列集成模塊，應用接線端子作為輔助電源、輸入輸出連接方式。產品無需調節零點只裝有滿度調節多圈電位器，方便用戶直接使用。由于產品體積限制，DIN3系列兩線制電阻信號調理器只能實現一進一出功能配置。
DIN3 ISO EM R-P-O系列產品外型尺寸及典型應用

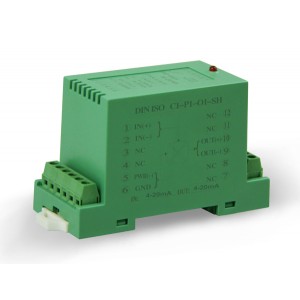

多路導軌式DIN 1X1/1X2/2X2 產品典型應用
SunYuan I型標準DIN35導軌安裝多通道兩線電阻信號隔離調理器，內部采用安裝多個ISO EM R-P-O系列集成模塊，即可實現一進一出（DIN1X1）、一進二出（DIN1X2）、二進二出（DIN2X2）等多路電阻轉電壓電流信號的轉換功能。無需外置零點和滿度調節，內部增加了防浪涌抑制保護電路，使產品使用更加方便、更加安全可靠。
