- 輸 入：
- 4-20mA
- 輸 出：
- 4-20mA
- 隔離電壓：
- 3000VDC

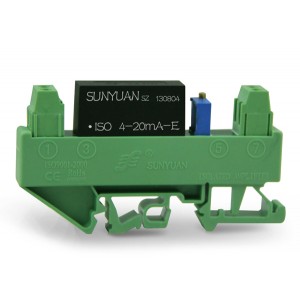

ISO 4-20mA-E系列隔離放大器隔離變送器. 兩線制4-20mA有源信號回路控制隔離放大器IC,產品描述
ISO 4-20mA-E 系列產品可實現用有源信號調控PLC、DCS電流環路中的有源負載。
SunYuan SIP12 Pin封裝的兩線制4-20mA 信號隔離調理控制IC：ISO 4-20mA-E，是一種兩線制有源傳感器4-20mA 信號隔離調理器，屬于ISO 4-20mA系列的產品。可以將輸入有源4-20mA電流信號轉換成隔離的無源控制信號輸出，控制二線制供電（防爆方式）4-20mA電流環路。實現傳感器信號采集與模擬量輸入接口有源負載的匹配，有效解決了采集有源4-20mA電流信號與二線制電流環供電回路接收口電源沖突問題。
ISO 4-20mA-E采用高效能的回路竊電技術，使IC無需獨立電源供電。而采用兩線制回路供電輸出方式可省掉兩根電源線，大大簡化了用戶的設計，降低用戶布線成本。該IC內部包含有電流信號調制解調電路、信號耦合隔離變換電路等。很小的輸入等效電阻，使該IC能夠從傳感器輸出回路中采集到電流信號的電壓值達到超寬范圍（5~32VDC），以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏數男枰?/font>
ISO 4-20mA-E輸出是針對24VDC和取樣電阻（二線制儀表）相串聯的二線制供電回路來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表含有有源負載的模擬量輸入端口相匹配。產品能滿足工業級寬溫度、潮濕、震動的現場惡劣環境要求，使用非常方便，只需外接一個10KΩ的多圈電位器進行ADJ校正，即可實現兩線制4-20mA信號的隔離、傳輸和采集控制。
無源型隔離放大器隔離變送器IC 詳細技術資料下載：
4-20mA（0-20mA)電流環路隔離器IC： ISO 4-20mA
4-20mA隔離控制器（有源信號調控PLC電流回路有源負載）IC：ISO 4-20mA-E
兩線制無源傳感器4-20mA回路隔離配電器IC：ISO 4-20mA-F
工業現場傳感器與儀器儀表、PLC、DCS等控制系統經常由于系統干擾、有源信號、無源信號、有源負載、無源負載的信號沖突和阻抗匹配問題而無法正常工作。正確選擇隔離放大器變送器能有效解決信號干擾、阻抗匹配和信號源與控制系統的沖突問題。順源科技研發生產的ISO系列隔離放大器變送器產品，可以滿足儀器儀表、PLC、DCS、DSP設備與現場溫度、位移、壓力、頻率等各種傳感器采集到的模擬信號通過隔離、放大、轉換匹配后傳送。傳感器與儀器儀表連接方案參考資料下載：工業現場傳感器與儀器儀表、PLC、DCS、PAC、PCC等顯示控制系統常用連接方案
隔離放大器變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。順源科技公司為您提供的幾種基本保護電路參考方案：IC封裝的隔離放大器變送器外接保護電路資料下載
|
產品特點 |
||
|
● 無需外接電源，兩線制信號回路供電輸出方式 ● 有源4-20mA 信號采集電壓（5 ~ 32V）超寬范圍輸入 ● 4-20mA量程內高精度（0.1級、0.2級） 4-20mA 信號傳輸高線性度（非線性度誤差<0.1%） ● 有源4-20mA 信號采集輸入，輸入與輸出3KV隔離 ● 有源信號輸入，輸出可以控制電流環回路中的有源負載 ● SIP 12Pin超小體積，UL94V-0標準阻燃封裝 ● 工業級溫度范圍: - 45℃ ~ + 85℃
|
