產品型號：

UHZ-D/W系列

產品規格：

見詳情頁

包裝：

紙箱包裝

頂(底)裝式磁性浮子液位計概述：

UHZ-D/W系列頂(底)裝式磁性浮子液位計是以浮球為測量元件，通過連桿上磁鋼將液位變化傳遞給現場指示器，使指示器醒目地指示出液位的高度。UHZ-D/W系列頂(底)裝式磁翻板液位計可以和本公司生產的液位控制開關和液位遠傳變送裝置配套使用，可實現液位的上、下極限報警及限位控制，液位遠傳變送裝置可將液位變化轉換成4～20mA線性電流信號，實現遠距離的指示、檢測、控制和記錄。

頂(底)裝式液位計適用于地下貯槽的液位測量、整機由不銹鋼等防腐材料制成、故可用于有腐蝕、有毒、易燃、易爆的場合。

頂(底)裝式磁性浮子液位計結構原理：

   UHZ-D/W型系列頂(底)裝式磁性浮子液位計是由現場指示部分及其輔助裝置(液位控制開關和液位遠傳變送裝置)二部分組成，用戶也可以單獨選用現場指示部分。

    液位計是按阿基米德定理和磁性材料同性相斥，異性相吸的原理研制而成。根據上述原理。將液位變化線性地傳遞至液位指示器上。紅色為液相，白色為氣相，從而達到現場測量液位的目的。

    控制器是根據上述磁鋼特性，通過液位控制開關使轉換器觸點按液位給定值動作從而達到液位控制的目的，液位控制開關安裝在液位計所需控制的位置。

遠傳變送裝置亦是根據磁性感應原理，將液位的變化線性轉換成直流4～20mA電流信號，進行遠傳并和二次儀表配套實現液位的遠距離測量、記錄和控制。

頂(底)裝式磁性浮子液位計結構特點及外形尺寸：

頂（底）裝式                                                                  表2

結構特點 接液材質 溫度(℃) 壓力(MPa) 密度(g／cm3) 外型

無護管型 304 250 2.5 ≥0.75 圖1

碳鋼護管型 Q235 250 2.5 ≥0.75 圖2

不銹鋼護管型 304 250 2.5 ≥0.75 圖2

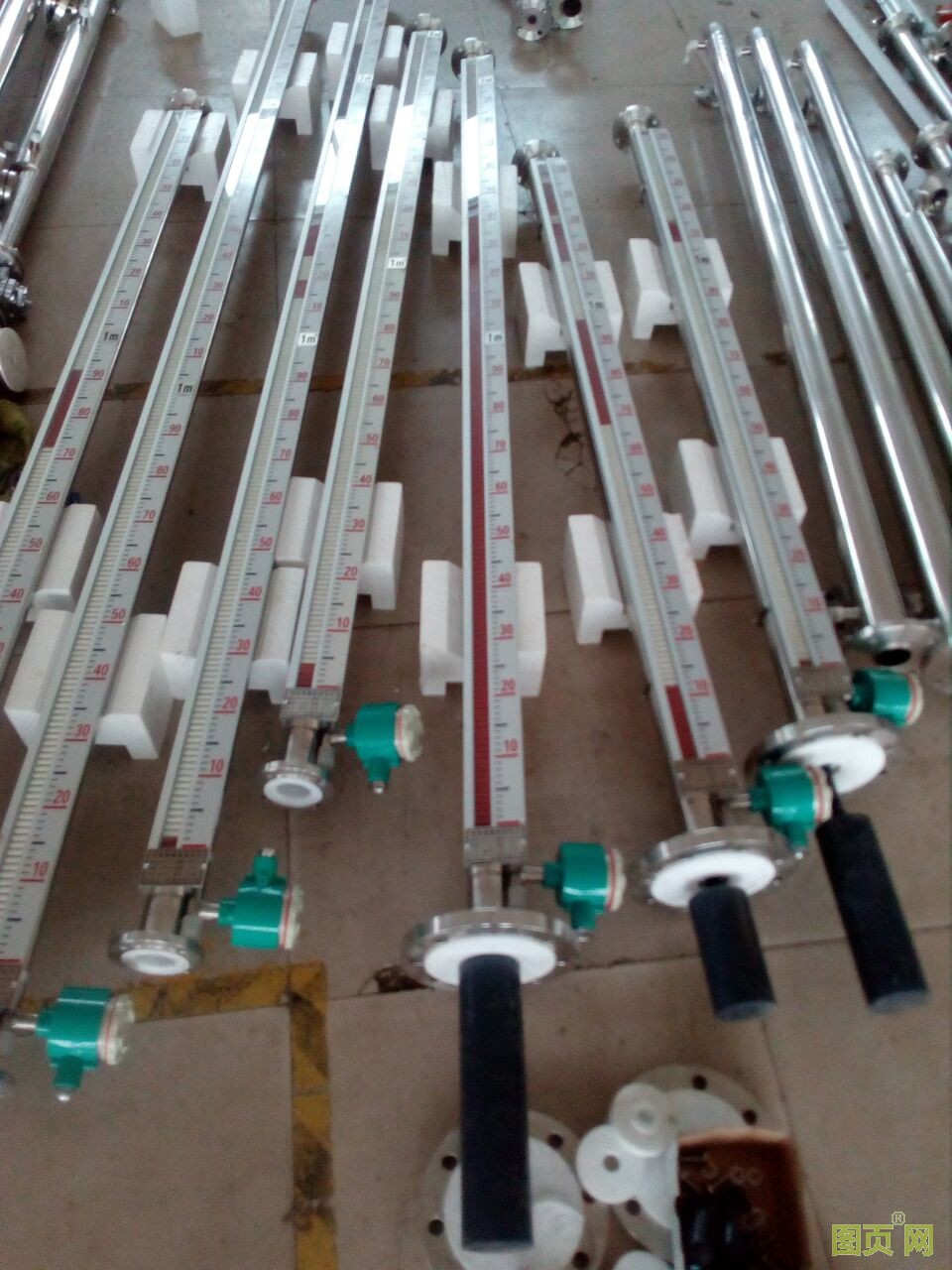

防腐型 PTFE 150 2.5 ≥0.75 圖3

輕比重型 304 150 2.5 ≥0.55 圖1

頂(底)裝式磁性浮子液位計技術參數：

1、測量范圍(L)：0~5000mm

2、指示精度：±10mm

3、工作壓力：1.0，1.6，2.5MPa

4、工作溫度：-40~+250℃，450℃ (高溫型)

5、介質密度：≥0.55 g／cm3

6、法蘭標準：HG20592~20635-97DN150,

PN1.6/PN2.5其它法蘭標準用戶在訂購時注明。

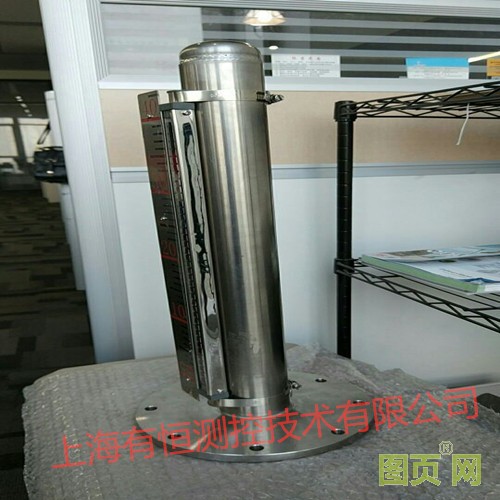

頂裝磁翻板液位計

上海有恒頂裝磁翻板液位計其浮子內不安裝磁鋼只產生浮力，浮子用連接桿和磁鋼連接使浮子和磁鋼產生位置差，當液面變化時，浮子通過連接桿帶動磁鋼升降，經磁耦合驅動浮筒外壁上的顯示器顯示液位。儀表主要由磁鋼、浮球、連接桿、浮筒組件、顯示器等組成，接觸介質的結構零件材質為不銹鋼、聚四氟乙烯及鋁合金。

　　頂裝式磁翻板液位計在安裝時，一定要上下垂直，不能有傾斜，否則會影響液位的測量，會出現液位不準或磁翻柱不工作等現象。如果磁翻板顯示板過高，需加裝輔助設施給予固定。

　　磁翻板液位指示器安裝在桶槽的上面，用以指示和控制桶槽內的液體容量，現場可根據需要加裝排污閥。指示器由磁性色片組成，當本體管內的磁性浮球隨液位上升時色片翻轉，即可顯示液位高度。也可在本體管上加裝磁性開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。本體管采用無縫鋼管，連接管處采用拉孔焊接，內部無劃痕。

　　制作磁翻板液位計的工藝雖然很簡單,但質量是要有一定的保證，選對廠家是關鍵。因此，采購頂裝式磁翻板液位計要選擇信譽好的廠家。價格可能略高一點，但產品質量售后服務要有保證的。
