型號：

DDSY1768

顯示方式：

液晶顯示

頻率：

50/60HZ

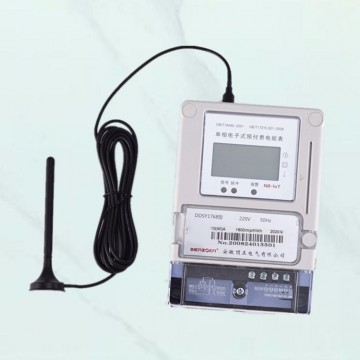

　　DDSY1768型攀枝花遠程無線電表，采用先進的專用集成電路設計，全自動表面貼裝（SMT）生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度、高過載、低功耗，可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式，內置磁保持繼電器。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。

　　產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001 《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。

　　該儀表能實現預付費，設定日抄表，掌上電腦編程及抄表等功能；并具有紅外和NB-IOT通訊功能，具有遠程抄表、遠程拉合閘及遠程售電功能。，通信規約可支持DL/T 645-2007《多功能電能表通信規約》，為用電自動化管理提供了必備的條件。

　　二、工作原理

　　1、工作原理圖

　　電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖，通過分頻，驅動步進電機計量電度。

　　2、數據處理

　　電能計量脈經光電耦合器送CPU處理，運算后存儲于存儲器中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示、報警狀態信號。

　　三、電表的安裝及接線：

　　2.2.1電能表安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞電能表的場所，電能表應用保護柜保護。

　　2.2.2電能表上部有掛鉤螺釘孔，用PWM4′10螺釘固定，電表下部有2個安裝孔，用PA4′10或PA4′12自攻螺釘固定。按下圖所示的安裝尺寸在底板上先鉆好孔，底座應固定在堅固、耐火、不易震動的物體上。

　　2.2.3電能表應按接線圖正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭，端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。

　　2.2.4端子接線圖（僅供參考，具體見端鈕盒反面接線圖）

　　1）功能端子接線圖

　　技術參數：

　　●誤差極限

　　●起動

　　在額定電壓、額定頻率及功率因數為1.0的條件下，當電能表負載電流為下表規定值時，電能表應能起動并連續計量電能。

　　●潛動

　　當電能表的電流線路上無電流，而加于電壓線路上的電壓為額定值的115%時，電能表在規定時間內的測試輸出不應產生多于一個脈沖。

　　●絕緣性能

　　電能表的所有線路對表殼或表殼外部可觸及的金屬部位之間能經受波形為1.2/50μS，峰值為6KV的脈沖電壓，在不同極性下各連續試驗10次，不出現電弧放電或擊穿現象。

　　電能表的所有線路對地絕緣能經受頻率為50Hz的實際正弦波形的交流電壓2 KV，歷時一分鐘試驗不擊穿。

　　●功能特點

　　1. 無需安裝集中器、采集器等設備就可以通訊。

　　2. 內置大電流磁保持繼電器開關，余額為零就斷電。

　　3. 超功率/過流自動跳閘保護電路安全。

　　4. 電表內置WIF模塊，可以本地通訊（可選）。

　　5. 本地通訊無需布RS485線、改造線路，直接安裝就可使用。

　　6. 遠程預付費可以在一個系統下通過GPRS、NB、WIFI、485遠程充值、抄表等操作。

　　7. 物業、房東注冊成功后，用戶在微信公眾號注冊就可使用。

　　8. 微信公眾號、APP加云后臺管理，手機、電腦損壞后，賬戶登錄就可以找回?cái)?shù)據。

　　9. 動態密碼加密管理，信息安全放心，數據永久保存云端。

　　10. 微信、現金支付電費靈活方便。

　　11. 對公對私支付方式靈活。

　　12. 液晶顯示，帶背光，讓用戶方便查看電表電量、剩余金額。

　　13. 單相表5（60）A，三相表1.5（6）A和5（80）A寬量程，滿足目前大部分用戶需求。

　　14. 只要有微信的手機，就可以進行充值、查詢 。

　　15. 具有一定的防竊電軟件設計；485抄讀數據，停電顯示（可選項）

　　16.余額不足警告：拉閘燈開始閃爍（黃色燈），代表電表達到設定的報警金額，后臺會給用戶手機發送短信，提醒用戶及時給電表充費。

　　16.余額歸零拉閘：剩余電量顯示為零或負值時，顯示“拉閘”提示符，拉閘燈常亮（黃色燈），用戶應立即充費。
