參數：

見詳情頁

型號：

UHLWGQ

品牌：

上海有恒

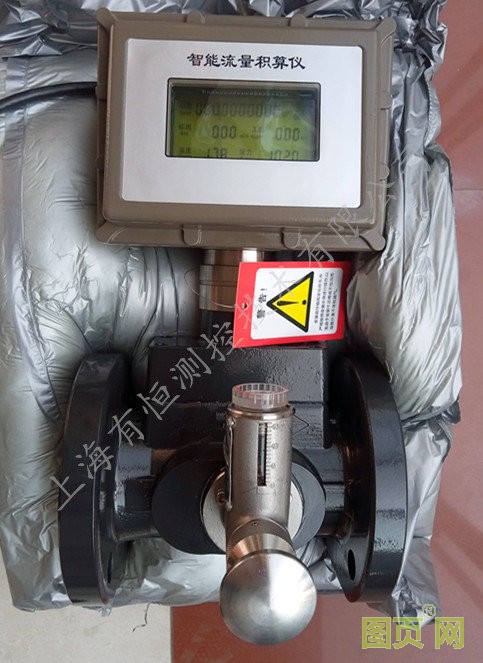

上海有恒UHLWGQ系列氣體渦輪流量計嚴格按照J(rèn)JG1037-2008渦輪流量計檢定規程GB/T21391-2008測量天然氣國家標準進行生產和鑒定。氣體渦輪流量計是我公司新研發的新型氣體渦輪流量計，借鑒航空技術的先進理念綜合了流體力學、電磁學等理論而自行研制開發的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性.廣泛適用于天然氣、煤制氣、液化氣、烴氣等氣體的計量。結合現代化的數控加工設備，應用完善有效的工藝手段。生產的流量計結構合理，耐用性好，重復性好，安裝方便簡潔。我公司為廣大用戶提供高可靠性的產品，研發階段在軸承生產商的配合下，進行了連續的耐久性實驗，摸透了軸承和結構的可靠性，表芯采用一體化設計。為您提供一流的產品，一流的可靠性保證。減少您的售后負擔。

天然氣流量計的工作原理：當流體流入流量計時，在進氣口專用一體化整流器的作用下得到整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入智能流量積算儀的微處理單元進行運算處理，并把氣體的體積流量和總量直接顯示于 LCD 屏上。

上海有恒天然氣渦輪流量計產品特點：

1、優質鋁合金渦輪，具有更高的穩流和耐腐蝕作用

2、專用軸承，使用壽命長

3、計量室與通氣室隔絕，保證了儀表的安全性

4、可檢測被測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（Pb=101.325KPa,Tb=293.15K）的氣體體積累積量；可實時查詢溫度壓力數值

5、流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達 1.0 級），壓力損失小，始動流量低，可達 0.6m3/h

6、智能化儀表系數多點非線性修正

7、內置式壓力、溫度傳感器，安全性能高、結構緊湊、外形美觀

8、儀表具有防爆及防護功能，防爆標志為 ExdⅡBT4、ExiaⅡCT4，防護等級為 IP65

9、系統低功耗工作，一節 3.6V10AH 鋰電池可連續使用 1 年以上

10、采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大、性能優越。

11、采用的微功耗新技術，整機功耗低。既可用內電池長期供電運行，又可以采用外供電運行。

12、本公司儀表可以采用線性修正技術，最多可以分十段線性修正。可以極大的提供儀表的計算精度。

13、流量計表頭可以 350 度旋轉，方便現場觀看數據。

14、高精確度，一般可達到±1.5%，高精度可達到±1.0%

15、重復性好，短期重復性可達到 0.05%R～0.2%R，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。

天然氣渦輪流量計技術指標

4.1D/E 型基本技術指標

4.1.1D/E 型量程范圍

口徑 流量范圍 m³/h 口徑 流量范圍 m³/h 精準度

DN25   5-70        DN150 50-1000     1.0% 1.5%

DN50  10-100       DN200 100-2000

DN80  20-400       DN250 200-4000

DN100 32-650       DN300 300-6000

4.1.2 精度等級：1.0 級 1.5 級

4．1.3 使用條件：

◆ 環境溫度：-30℃～+60℃； ◆ 大氣壓力：86KPa～106KPa；

◆ 介質溫度：-20℃～+80℃； ◆ 相對濕度：5%～95%

4．1.4 電氣性能指標：

表 2

型號規格 顯示、輸出方式 供電電源

D 型/E 型

補償方式：溫壓補償，對不同狀況流量進行自動補償修正運算。

顯示：可同時查詢溫度、壓力、電池電量、累計流量、標況瞬時流量、工況瞬時流量等數值。

智能自診斷：儀表擁有自診斷功能

信號輸出：脈沖、脈沖當量、4-20MA

通訊：RS485(MODBUS—RTU)

3.6V10AH 鋰電池或外電源 DC24V

4.1.5 技術特點

經濟實用、耐用、外觀大氣;

采用進口軍工軸承（自潤滑型）；

量程范圍寬、起始流量低;

主體采用鋁合金材質，葉輪采用鋁合金材質；耐腐蝕、耐沖擊；

鑄鋁防爆表頭，表頭可以 350 度旋轉方便觀看數據;

本體自帶整流器大大縮短前后直管段距離；出廠配帶過濾網有效過濾雜質，減少對葉輪的傷害;

大液晶屏顯示瞬時、累計流量，溫度，壓力，標況值和工況值。

可以與本公司 IC 卡控制器聯用實現預付費功能（先繳費后用氣）

可以與本公司智能 LNG\CNG 氣站管理系統聯用。
