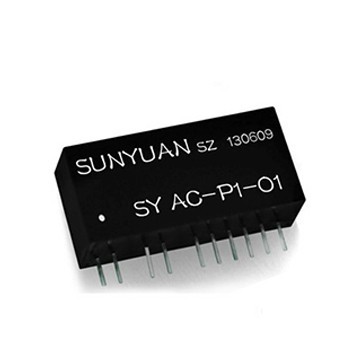

{順源熱銷款}交流信號轉直流低成本
差分信號采集低成本變送器
順源科技非穩壓穩壓雙輸出電源模塊A
隔離變送器:4-20mA轉RJ45多路模擬信
比例調節控制大功率隔離放大器
正弦波/方波脈沖轉換成模擬信號隔離
- 精度、線性度誤差等級：
- 0.2級（相對溫度）
- 回 差：
- ＜0.5%
- 耐沖擊電壓：
- 3KV，1.2/50us(峰值)
SunYuanISOZ-W-P-F系列隔離變送器IC，是一種將Pt100/Cu50熱電阻傳感器模擬信號按溫度檢測高低隔離轉換成與溫度變化成線性比例的數字脈沖頻率信號混合集成電路。該IC將熱電阻信號變換為單位脈沖頻率信號之后隔離輸出，可以顯著增強信號抗干擾能力，有利于遠距離的無失真傳輸。產品經過和單片機的計數器接口，可以完結AD變換及射頻信號調制無線遠傳，也可以與光收發模塊組合以后進行光纖遠程傳輸等。模塊內部集成了高效率的DC-DC，能產生兩組互相隔離的電源分別給內部輸入端熱電阻長線補償電路、線性化處理電路、電壓放大調整電路、精密電壓頻率轉換電路、分頻電路、隔離抗干擾抑制電路供電和輸出端輸出電路供電。特別適用于將熱電阻信號隔離轉換成數字脈沖頻率信號，溫度信號的變送與無失真遠傳，工業現場PLC或DCS系統的溫度信號采集與隔離。內部采用的SMD工藝結構及新技術隔離措施使該器件能達到：工作電源/信號輸入/輸出3000VDC三隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。ISOZ-W-P-F系列溫度信號隔離放大器使用非常方便，用戶只需外接零點、滿度電位器進行校準即可實現Pt100熱電阻傳感器信號隔離轉換成單位脈沖頻率信號的隔離變送。產品可根據用戶工業現場自定義參數要求來定制，安裝方式為標準SIP16PinPCB板焊接安裝或標準DIN35導軌安裝。特別適用于儀器儀表和工控智能化行業遠程遙測遙控設備中調頻調相、AD轉換、GPRS/GMS無線數傳、數字溫度表、數據測量儀器等需要實現Pt100熱電阻信號隔離變送的場合，并可以實現工業現場溫度控制信號遠距離傳輸一進一出、兩進兩出的功能。產品廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要選擇合適產品。
產品特點
●三線、四線或兩線Pt100熱電阻信號直接輸入
●精度、線性度誤差等級：0.2級（相對溫度）
●內置線性化處理和長線誤差補償功能電路
●電源、信號：輸入/輸出3000VDC三隔離
●輔助電源：5V/12V/15V/24VDC單電源供電
●信號輸出：0-5KHz/0-10KHz/1-5KHz等
●低成本、超小體積，使用方便，可靠性高
●標準SIP16Pin符合UL94V-0阻燃封裝
●工業級溫度范圍:-40~+85℃
典型應用
●溫度測量信號隔離、采集及變換
●工業現場高精度溫度測量及發送
●Pt100/Cu50熱電阻傳感器信號隔離與控制
●多回路溫度測量傳感器地線環流干擾抑制
●將溫度信號轉換成方波脈沖頻率信號遠傳
●油溫/水溫/爐溫等設備安全運行測量及監控
●電力監控、醫療設備溫度控制隔離安全柵
●PT100熱電阻溫度測量變送器信號一進二出、二進二出的隔離放大轉換及遠傳無失真傳送
產品最大額定值（長期在最大額定值環境下工作影響產品使用壽命，超過最大值可能出現不可修復的損壞。）
ContinuousIsolationVoltage（持續隔離電壓）3000VDC/rms
Power（電源電壓輸入最大范圍）±25%/VD
JunctionTemperature（工作溫度）-40~+85℃
StorageTemperature（存貯溫度）+125℃
LeadTemperature（最高安裝焊接溫度＜10S）+300℃
通用參數
精度、線性度誤差等級----------0.2級（相對溫度） 回差------------＜0.5%
工作溫度-----------40~+85℃ 隔離------------信號輸入/輸出兩隔離
工作濕度----------10~90%(無凝露) 響應時間--------------≤100mS
存儲溫度-----------45~+105℃ 耐壓-------------3KV(60HZ/S)，漏電流＜1mA
存儲濕度----------10~95%(無凝露) 耐沖擊電壓------------3KV，1.2/50us(峰值)
輔助電源----------5V/12V/15V/24VDC單電源 絕緣電阻--------------≥100M?
