機座號（mm）：60、110、130
額定轉矩（Nm）：0.33~17.8
額定功率（Kw）：0.1~2.8
額定轉速（rpm）：1500、2000、3000
最高轉速（rpm）：2000、3000、5000、6000
極對數：5
轉子慣量：中慣量
反饋元件：可選
失電制動器：可配
適配驅動器工作電壓（VAC）：220
LDD伺服電機編碼原則
110 ST - M 042 15 30 L M1 D D Z /C
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12)
⑴ 機座號 ⑵ 交流永磁同步伺服電機 ⑶ 反饋元件代碼
⑷ 額定轉矩：三位數×0.1Nm ⑸ 額定轉速： 二位數×100rpm ⑹ 最高轉速：二位數×100rpm
⑺ 適配驅動器工作電壓代碼 ⑻ 編碼器代碼

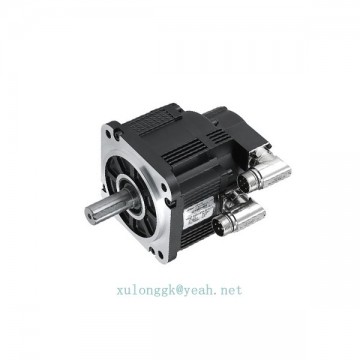

220V LDD Series ac servo motor- 23bit or 17bit absolute encoder
產品清單：
130ST-M0421530LM1DD 220v 0.65kw 5.5A 4.2Nm 1500-3000rpm
130ST-M0423040LM1DD 220v 1.3kw 7.0A 4.2Nm 3000-4000rpm
130ST-M0541530LM1DD 220v 0.85kw 6.5A 5.4Nm 1500-3000rpm
130ST-M0543040LM1DD 220v 1.7kw 9.5A 5.4Nm 3000-4000rpm
130ST-M0641530LM1DD 220v 1.0kw 8.0A 6.4Nm 1500-3000rpm
130ST-M0643040LM1DD 220v 2.0kw 11.5A 6.4Nm 3000-4000rpm
130ST-M0751530LM1DD 220v 1.2kw 9.0A 7.5Nm 1500-3000rpm
130ST-M0753040LM1DD 220v 2.4kw 12A 7.5Nm 3000-4000rpm
130ST-M0841530LM1DD 220v 1.3kw 9.5A 8.4Nm 1500-3000rpm
130ST-M0843040LM1DD 220v 2.6kw 13.5A 8.4Nm 3000-4000rpm
130ST-M0961530LM1DD 220v 1.5kw 10A 9.6Nm 1500-3000rpm
130ST-M0962540LM1DD 220v 2.5kw 16A 9.6Nm 2500-4000rpm
130ST-M1151530LM1DD 220v 1.8kw 14A 11.5Nm 1500-3000rpm
130ST-M1152040LM1DD 220v 2.4kw 17.8A 11.5Nm 2000-4000rpm
130ST-M1461520LM1DD 220v 2.3kw 11A 14.6Nm 1500-2000rpm
130ST-M1462040LM1DD 220v 3.1kw 23A 14.6Nm 2000-4000rpm
130ST-M1461530LM1DD 220v 2.3kw 16A 14.6Nm 1500-3000rpm
130ST-M1781520LM1DD 220v 2.8kw 19A 17.8Nm 1500-2000rpm
130ST-M0421530LMDD 220v 0.65kw 5.5A 4.2Nm 1500-3000rpm
130ST-M0423040LMDD 220v 1.3kw 7.0A 4.2Nm 3000-4000rpm
130ST-M0541530LMDD 220v 0.85kw 6.5A 5.4Nm 1500-3000rpm
130ST-M0543040LMDD 220v 1.7kw 9.5A 5.4Nm 3000-4000rpm
130ST-M0641530LMDD 220v 1.0kw 8.0A 6.4Nm 1500-3000rpm
130ST-M0643040LMDD 220v 2.0kw 11.5A 6.4Nm 3000-4000rpm
130ST-M0751530LMDD 220v 1.2kw 9.0A 7.5Nm 1500-3000rpm
130ST-M0753040LMDD 220v 2.4kw 12A 7.5Nm 3000-4000rpm
130ST-M0841530LMDD 220v 1.3kw 9.5A 8.4Nm 1500-3000rpm
130ST-M0843040LMDD 220v 2.6kw 13.5A 8.4Nm 3000-4000rpm
130ST-M0961530LMDD 220v 1.5kw 10A 9.6Nm 1500-3000rpm
130ST-M0962540LMDD 220v 2.5kw 16A 9.6Nm 2500-4000rpm
130ST-M1151530LMDD 220v 1.8kw 14A 11.5Nm 1500-3000rpm
130ST-M1152040LMDD 220v 2.4kw 17.8A 11.5Nm 2000-4000rpm
130ST-M1461520LMDD 220v 2.3kw 11A 14.6Nm 1500-2000rpm
130ST-M1462040LMDD 220v 3.1kw 23A 14.6Nm 2000-4000rpm
130ST-M1461530LMDD 220v 2.3kw 16A 14.6Nm 1500-3000rpm
130ST-M1781520LMDD 220v 2.8kw 19A 17.8Nm 1500-2000rpm
編碼器代碼：
F：增量復合式光電編碼器（2500C/T）
F1：省線增量復合光電編碼器（2500C/T）
F5：增量復合式光電編碼器（5000C/T）
M：Tamagawa 絕對值串口協議光電編碼器（17bit/33bit）
M1：Tamagawa 絕對值串口協議光電編碼器（23bit/33bit）
X：旋轉變壓器
