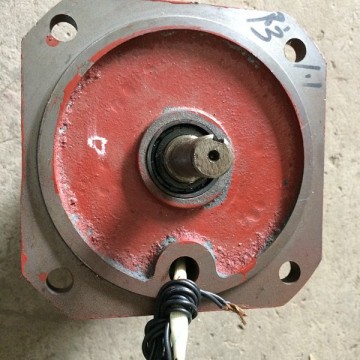

質保一年電機YBDF-311-4 隔爆型
DKJ-310CX開關量電動閥門
SKJ-510Z直連式電動閥門電裝
防爆型電動機YBDF-WF322-4 防水型
大扭矩電動閥門Q400-0.5W 執行機構
- 電壓：
- 380V
- 扭矩：
- 200N.M
- 轉速：
- 18r/min
多回轉礦用防爆電動執行器，是在原普通隔爆型閥門電動裝置的基礎上專業改造而成。適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘閥等。用于閥門的開啟、關閉或調節，是實現閥門遠控、集控*的驅動裝置。ZB型隔爆型閥門電動裝置，必須和相對應的KXBC隔爆型控制箱配套使用。
防爆型閥門電動裝置的安裝：
1、電動執行機構安裝在露天中，在雨天不要開啟護罩，請注意不要弄濕電動執行機構內部或使其結霜。
2、電動執行機構一旦內部潮濕時，請切斷電源，使其充分干燥后再接通電源。電動執行機構運轉過程中請不要用手觸摸電機表面，以免發生***。電動執行機構不允許裸露運轉，以防止機械卷入或發生觸電危險。
3、電動執行機構更換零件之前必須切斷電源。
4、電動執行機構發現生煙，異味或異常噪音時，請斷電檢查。
5、在通電之前，請注意檢查電動執行機構所要求的電源電壓，以免損壞電機。在檢修時，必須關斷電。
工作環境和主要技術參數
1、電源：電機常規電壓：380V、660V，三相三線；
2、控制電壓：交流AC：6V、12V、24V、36V、42V、127V 直流DC：6V、12V、24V、36V、48V、110V
3、遠程控制：DC24V 3.2
4、工作環境：3.2.1海拔高度不超過2000米；
5、3.2.2環境溫度：-20～＋40℃；
6、3.2.3相對濕度：≤95%（+25℃時）；
7、3.2.4有甲烷與煤塵爆炸性介質的煤礦井下；
8、3.2.5防護等級：IP55。
9、3.3 工作制：為短時10分鐘。
10、3.4 型號規格和主要性能參數
|
型號規格 |
輸出轉矩 (N·m) |
公稱推力 (KN) |
zui大閥桿直徑(mm) |
手動速比 |
輸出轉速 (r/min) |
電機功率 (KW) |
電壓等級（V） |
|
ZB10 |
100 |
40 |
28 |
1 ：1 |
18/24/36 |
0.12/0.25/0.37 |
660(380) |
|
ZB15 |
150 |
40 |
28 |
0.25/0.37/0.55 |
|||
|
ZB20 |
200 |
100 |
40 |
0.37/0.55/0.75 |
|||
|
ZB30 |
300 |
100 |
40 |
0.55/0.75/1.1 |
|||
|
ZB45 |
450 |
150 |
48 |
0.75/1.1/1.5 |
|||
|
ZB60 |
600 |
150 |
48 |
1.1/1.5/2.2 |
|||
|
ZB90 |
900 |
200 |
60 |
1.5/2.2/3 |
|||
|
ZB120 |
1200 |
200 |
60 |
2.2/3/4 |
|
注：如用戶需要，本公司可提供其它的轉速。 |
