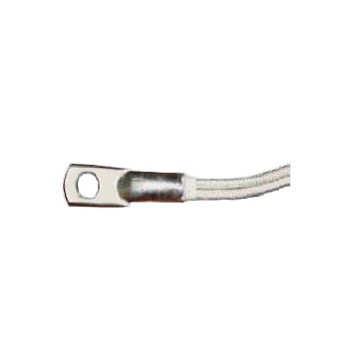

ZRN-WZP-P貼片式溫度傳感器
一、ZRN-WZP-P貼片式溫度傳感器產品簡介
ZRN-WZP-P系列貼片式pt100溫度傳感器主要用于測量物體表面的溫度，它通過螺釘或其它固定方式將傳感器貼在物體表面，實現較理想的測溫效果。貼片式溫度傳感器和被測物體接觸面積大，接觸緊密，所以在一些表面溫度測量方面具有比較明顯的優勢：測溫準確性高、反應速度快，體積小方便固定安裝。
型 號 | 技 術 參 數 |
ZRN-WZP-P | 1. 鉑電阻：Pt100、Pt500、Pt1000 測溫范圍：（-80～300）℃ 2. 常用精度等級：A級：±（0.15+0.002|t|）℃ B級：±（0.30+0.005|t|）℃ |t|---實測溫度的絕對值 3. 常壓，對于存在壓力的工況，請注明壓力大小 |
(A1)I
(A2)II
此為示意圖，以實際產品為準
ZRN-WZP-P貼片式溫度傳感器常用尺寸:
a= 15(L) ×5（W）×3(H) (鋁質)
b= 30(L) ×25（W）×10(H) (鋁質)
c= 40(L) ×15（W）×15(H) (鐵質)
貼片式溫度傳感器主要用于測量物體表面的溫度，貼片式溫度傳感器通過螺釘或磁鐵將傳感器貼在物體表面，實現較理想的測溫效果。此款貼片溫度傳感器通過配合不同類型的熱電阻、熱電偶可以測量各種范圍的溫度。 技術參數 鉑熱電阻：Pt100、Pt500、Pt1000 測溫范圍：（-200～400）℃ 精度等級：A級±（0.15+0.002|t|）℃ B級±（0.30+0.005|t|）℃ 注：|t|為實測溫度的絕對值。 熱電偶：K型偶（0-900℃）等 精度等級：II級 貼片式溫度傳感器測溫方式：接觸式測溫 貼片式溫度傳感器 默認規格參數（適用于250℃內的熱電阻信號或0-600℃熱電偶） 長度（L）=40mm 寬度（W）=20mm 厚度（D）=10mm 固定孔直徑=8 mm 探頭直徑D=6 mm 探頭長度：對于熱電偶信號超過100℃時，就要將探頭做到足夠長，以便溫度降到100℃內 注： 1、對于測量高于250℃的熱電阻信號（Pt100、 Pt1000等），探頭直徑 D=8mm 貼片厚度=12mm2、對于測量高于600℃的熱電偶信號（K、E等），探頭直徑 D=8mm 貼片厚度=12mm3、對于特殊的測溫要求，可以定制貼片傳感器的外形尺寸及固定孔和傳感器的直徑等參數
選 型 表 | |||||||||
ZRN-WZP-P | 鉑熱電阻型號 | ||||||||
A□ | 1=Ⅰ 2=Ⅱ a型尺寸（無磁性） b型尺寸（0=無磁性, 1=有磁性) c型尺寸（0=無磁性, 1=有磁性)
指定 | 傳感器結構 | |||||||
B□ | 1=Pt100 5=Pt500 10=Pt1000 | 傳感器類型 | |||||||
T□ | 1=-50～80 2=0～100 3=-50～200 4=-50～250 指定 | 溫度范圍(℃) | |||||||
P□ | B=B級 A=A級 指定 | 傳感器精度 | |||||||
Y□ | 1=1000 2=2000 指定 | 引線長度(mm) | |||||||
E□ | 2=兩線 3=三線 4=四線 | 引線線制 | |||||||
F□ | 1=聚氯乙烯PVC（-20～80℃） 2=聚氨酯TPU（-50～100℃） 3=特氟龍（-50～250℃）
指定 | 引線材質 括號內為引線常用溫度范圍 | |||||||
H□ | 0=均無,可不填 1=均有 | 導線屏蔽層 / 線纜護套 | |||||||
Z□ | 0=無,可不填 指定 | 特殊要求 | |||||||
備注： 對于用戶指定的參數要求，直接以數字或文字標注出來即可 選型舉例： ZRN-WZP-P -A2b1- B1 –T3 –PA- Y1- E3/F3/H1 說明: PT100, 測溫范圍-50～200℃，精度A級，引線長1ｍ，三線制， 尺寸為30(L) ×25（W）×10(H)，有磁性 | |||||||||
