本產品符合GB 3836.1-2000 《爆炸性氣體環境用電氣設備　第1部分：通用要求》、GB 3836.4-2000 《爆炸性氣體環境用電氣設備　第４部分：本質安全型＂i＂》標準相應規定。儀器防爆標志為：ExiaⅡCT4。



1 主要技術參數
⑴ 工作溫度：0℃～80℃；
⑵ 基本誤差
⑶ 變送器的準確度等級分為：
0.1級，基本誤差為±0.1；
0.3級，基本誤差為±0.3；
0.5級，基本誤差為±0.5（基本誤差以量程的百分?jǐn)?shù)表示）。
⑷ 熱零點漂移
在環境溫度偏離參比工作條件溫度時，變送器的零點漂移應不大于0.03%FS/℃。
⑸ 熱靈敏度漂移
在環境溫度偏離參比工作條件溫度時，變送器的滿量程漂移應不大于0.03%FS/℃。
⑹ 絕緣電阻
在參比工作條件下，變送器各端子對地之間的絕緣電阻不得低于20MΩ/250V。
⑺ 防爆性能
儀器防爆性能符合ExiaⅡCT4的要求。
⑻ 4-20mA無極性連接。
⑼ 多級電氣保護。



2 外形及安裝

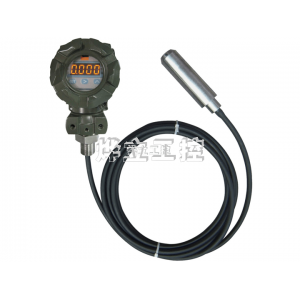

外形結構見圖1，液位變送器（軟線投入式）由殼體、放大器、接線端子、防護帽、中空導線等組成，根據用戶的需要可以選用指針表，液晶表頭顯示。




3 安裝方法
⑴ 選擇易于操作、維護的地方進行安裝；
⑵ 應盡量遠離振動源安裝；
⑶ 應盡量遠離熱源的地方；
⑷ 投入式液位變送器安裝時，金屬探頭要沉入容器底部。



4 電氣連接
打開儀表后蓋（接線端子面），見接線端子，電源連接見下圖




本安系統接線圖如下：


Co,Lo見安全柵使用說明書         Li≈ 0 mH
本安系統參數匹配須遵循如下原則：
Uo≤Ui；   Io≤Ii；   Po≤Pi；  Cc≤Co－Ci；  Lc≤Lo－Li。



5 零點，增益調節
零點及增益的調整方法：
壓力表在出廠前，已經過標定，無須用戶再次調整。若在使用過程中發生零位和滿量程偏離，規定每年校檢，可以在高一級精度的壓力源上重新標定。具體方法如下：
在無壓力的情況下，調整調零Z電位器，使電流輸出為4.000mA。加滿量程壓力，調整增益S電位器，使電流輸出為20.000mA。如此反復多次，最終使壓力表的零位和滿量程調整到標準值。



6 安全使用注意事項
⑴ 搬運與安裝變送器時應小心謹慎，避免碰撞而影響電路的性能。
⑵ 變送器進壓口內有隔離膜片，切勿人為用異物觸碰。
⑶ 電氣連接請嚴格遵照接線方法，接線錯誤會造成放大電路的損壞。
⑷ 投入式液位變送器安裝，請勿利用導線吊裝產品之外的重物。
⑸ 探頭定期清淤，以免進壓口阻塞。
⑹ 導線為特制防水導線，安裝、使用過程中應杜絕磨損、刺破、劃傷導線，若現場存在以上問題，導線應采取保護措施。此類問題的發生造成故障的，廠家維修時要收取導線的費用。
⑺ 安裝使用中如遇到問題請與我公司聯系，在產品發生異常時，請不要擅自打開進行修理。


7 安裝現場參考
